Xinda "Woodpecker" Polea simple/doble ajustable | Ligero, versátil, con mando a distancia

Productos

La polea simple/doble ajustable Xinda (modelo: HH-8629, también conocida como "Woodpecker") es un dispositivo de equipo de protección individual (EPI) de alto rendimiento diseñado para protección contra caídas, cruce de teleféricos, transporte de carga, escalada en roca, rapel, protección de equipos, remolque, izado y diversas aplicaciones de sistemas de poleas. Fabricado en aluminio de alta resistencia y aleación de acero, con rodamientos de bolas incorporados, el dispositivo ofrece capacidades de ajuste bidireccional y control remoto, combinando un diseño ligero con una gran capacidad de carga.

Características principales

  • Ajustable Dirección de la cuerda simple/doble: Cambie entre el modo de parada de una vía y el modo de polea de doble vía mediante el interruptor de parada.
  • Mando a distancia: Admite el cambio de modo remoto mediante un cable Dyneema de 2 mm.
  • Construcción de alta resistencia: Resistencia estática 25kN, resistencia a la rodadura 10kN (1kN ≈ 100kg de fuerza).
  • Diseño ligero: Sólo pesa 116 g, fácil de transportar y manejar.
  • Diámetro de cuerda compatible: Cuerda kernmantle de 8-13 mm (cuerda dinámica EN892 / cuerda semiestática EN1891).
  • Certificaciones: CE1019, EN567, EN12278.

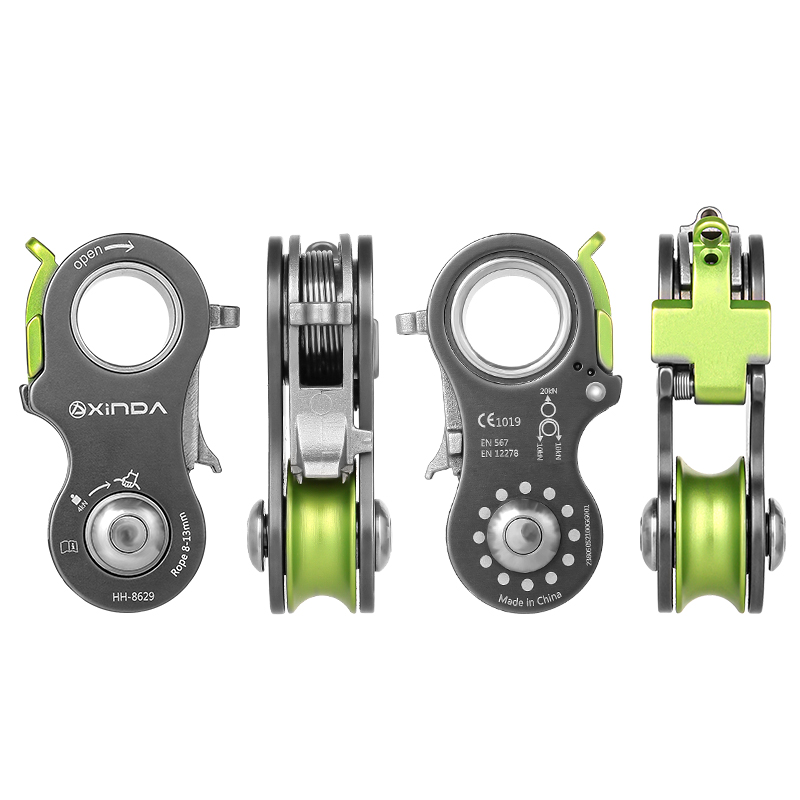

Estructura del producto

  • Placa lateral móvil (se abre con un giro de 180°)
  • Leva de tope (con dientes)
  • Interruptor de parada y orificios de conexión del engranaje
  • Rueda de poleas (con rodamientos de bolas)
  • Orificio de fijación y orificio de fijación auxiliar
  • Remaches y sistema de cierre

Inspección previa al uso

Antes de cada uso, deben realizarse las siguientes comprobaciones:

  • Marcas y vida útil: Compruebe que el número de serie y el marcado CE son claramente legibles y que el producto no ha superado su vida útil.
  • Daños externos: Compruebe si hay deformaciones, grietas, arañazos, desgaste excesivo y corrosión.
  • Placa lateral y remaches: Asegúrese de que la placa lateral gira con normalidad y de que los remaches no están sueltos ni carecen de elasticidad.
  • Sistema de cierre: Compruebe que el mecanismo de bloqueo y el muelle de retorno funcionan correctamente.
  • Estado de la leva: Compruebe que los dientes estén intactos y limpios, que el muelle tenga buena tensión y que la rotación sea suave.
  • Condición de la polea: Asegúrese de que no haya objetos extraños y de que la polea gire libremente en ambas direcciones.
  • Prueba de funcionamiento: Instale la polea en un anclaje, pase una cuerda compatible a través de ella y confirme que se desliza en una dirección y se bloquea en la dirección opuesta.

⚠️ Si los dientes de la leva están muy desgastados o faltan, o si la leva de parada está situada en el exterior de la polea, la función de parada quedará completamente inhabilitada. El producto debe ponerse fuera de servicio inmediatamente.

Modos de funcionamiento

1. Modo de parada unidireccional (función de ascenso/captura de progreso).

  • El interruptor de parada libera la leva → la cuerda se desliza en un sentido, se bloquea en el sentido contrario.
  • Carga de trabajo: 1,2 kN.
  • Al ascender por una cuerda vertical, este dispositivo debe utilizarse junto con otro bloqueador.
  • Importante: El usuario debe situarse siempre debajo del dispositivo (el factor de caída no debe ser superior a 1).

2. Modo de polea doble

  • El interruptor de parada se bloquea en el engranaje → la cuerda se mueve libremente en ambas direcciones.
  • Límite de carga de trabajo: 4 kN.
  • Carga de rotura: 20kN.
  • Eficacia: 91%.

3. Cambio de modo remoto

  • Fije cordones finos (recomendado: Dyneema de 2 mm) a los orificios de conexión del interruptor de parada y del engranaje de parada.
  • Es posible el control remoto de la dirección del cable simple/doble, adecuado para entornos de gran altitud o confinados.

Requisitos de compatibilidad

  • Cuerda: Utilice únicamente cuerda kernmantle de 8-13 mm (EN892 o EN1891).
  • Mosquetón: Debe utilizar un conector de bloqueo; se recomienda en forma de O o de pera. Asegúrese de que el mosquetón está cargado a lo largo de su eje mayor.
  • Antes del uso, confirme la compatibilidad entre todos los componentes (interacción funcional adecuada).

Notas importantes de uso

  • Inspeccione periódicamente el estado del producto y sus puntos de conexión con otros equipos.
  • Evite que entre suciedad, hielo, nieve, residuos u otros objetos extraños en el mecanismo de la leva.
  • El rendimiento de frenado varía en función del estado de la cuerda (desgaste, humedad, hielo, etc.).
  • Confirme visualmente que la leva de parada está en el interior de la polea; de lo contrario, la función de parada fallará.
  • No sobrepase nunca los límites de carga del producto ni lo utilice para fines distintos de los previstos.

Cuándo retirar el producto

El producto debe retirarse inmediatamente y destruirse para evitar su uso accidental si se da alguna de las siguientes condiciones:

  • Ha sufrido una fuerte caída o sobrecarga.
  • No pasa la inspección o muestra daños sospechosos.
  • Tiene alguna duda sobre su seguridad.
  • No conoce el historial completo de uso del producto.
  • La retirada es necesaria por cuestiones legales, normativas, técnicas o de compatibilidad.
  • Se ha producido desgaste normal, oxidación, modificación no autorizada, almacenamiento inadecuado o uso indebido.

Responsabilidad

Los usuarios deben recibir formación especializada, comprender plenamente todas las instrucciones y asumir plena responsabilidad por sus acciones y su seguridad. Ignorar las advertencias puede provocar lesiones graves o la muerte.

Si tiene alguna duda sobre el estado del producto, póngase en contacto con el soporte oficial de Xinda.
